一、 電力電纜的結構
電纜橫截面積在16mm2以下時為圓形芯線，在25mm2以上時為扉形芯線，采用扉形芯線可以使電纜的外徑較圓形芯線時小，降低了絕緣層和外部保護層的消耗量，而且散熱也較好。
二、 電力電纜的品種：
按使用的絕緣材料分類：
    油浸紙絕緣電力電纜，額定工作電壓有1KV、6KV、20KV、35KV共計6種。
    橡皮絕緣電力電纜，額定工作電壓有0.5KV、6KV兩種；
    聚氯乙烯絕緣電纜，額定工作電壓有1KV、6KV兩種；
    泓浩通常選用聚氯乙烯絕緣電纜。
按導電線芯分類：
    線芯材料分為銅和鋁兩種。
    泓浩使用線芯材料為銅的電纜。
  按保護層分類：
  為防止機械損傷，有的電纜在外層設置鋼鎧保護層，最外層再套一層聚氯乙烯護套。
  三、 電力電纜的型號含義：
  電力電纜型號的編排順序?yàn)榻^緣種類、線芯材料、內護層、外護層、額定電壓。
  絕緣材料      線芯材料     內護層          外護層      額定電壓
V          L（鋁芯）       V              22          1KV
（聚氯乙烯） 無（銅芯） （聚氯乙烯護套） （鋼帶鎧裝）
比如：
1）VLV-1KW/38*300+1*150，表示：鋁芯聚氯乙烯絕緣聚氯乙烯護套，額定工作電壓為1KV以下，四芯，相線300mm2，零線150 mm2電力電纜；
2）VV-1KV/3*300+1*150，表示：銅芯聚氯乙烯絕緣聚氯乙烯護套，額定工作電壓為1KV以下，四芯，相線300 mm2，零線150 mm2電力電纜；
3）VV-1KV/3*300+1*150，表示：銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套，額定工作電壓為1KV以下，四芯，相線300 mm2 ,零線1500 mm2電力電纜；
4）VLV-1KV/300，表示鋁芯聚氯乙烯絕緣聚氯乙烯護套，額定工作電壓為1KV以下，單芯，截面積為300 mm2電力電纜；
5）VV-1KV/300，表示：銅芯聚氯乙烯絕緣，額定工作電壓為1KV以下，單芯，截面積為300 mm2電力電纜。
若采用銅芯,應盡可能選用單芯電纜,線芯橫截面積在150 mm2以下。
***單芯電纜用于交流電路時,不允許使用單芯鎧裝電線。
四、 接地：
發電機及配電設備必須進行接地，防止因電氣設備的絕緣損壞出現漏電而對人產生致命的危險。
接地種類：
1、 工作接地：
電力系統中，為保證系統安全運行的需要，將電氣回路中的某一點接地，稱為工作接地（比如發電機的零相接地）；
2、 保護接地：
為防止電氣設備因絕緣破壞而使人體遭受危險而裝設的接地體，稱為保護接地。如發電機底座、配電柜的外殼接地即屬于保護接地。
3、 保護接零：
為防止電氣設備因絕緣損壞而使人體遭受觸電危險，將電氣設備不帶電的外殼與電網的零線相接，稱為保護接零。比如發電機底座和發電機的零相相接。配電柜的外殼與電機的零相相接。
4、 重復接地：
在三相四線制的保護接零系統中，為了加強接零的安全性，在零線的多處通過接地體與大地多次連接，稱為重復接地。
5、 接地裝置的安裝：
接地裝置包括接地體和地線兩個部分，分別敷設在地下和地上，從整體要求應有足夠的導體截面和良好的電氣連接。

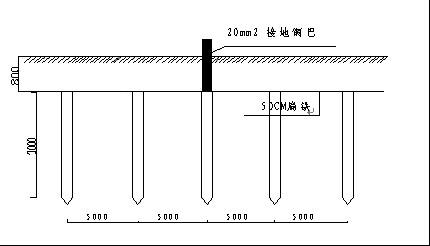

接地體采用50㎜*50㎜*50㎜（厚）的角鋼5根，長度3000㎜，布置形狀以下所示：
